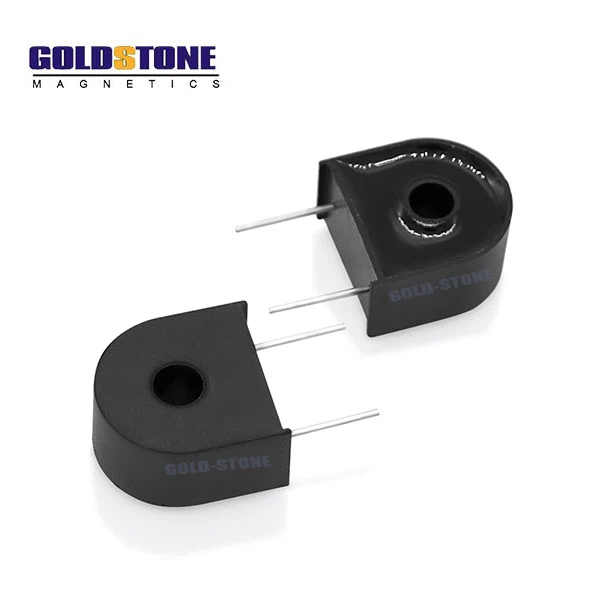

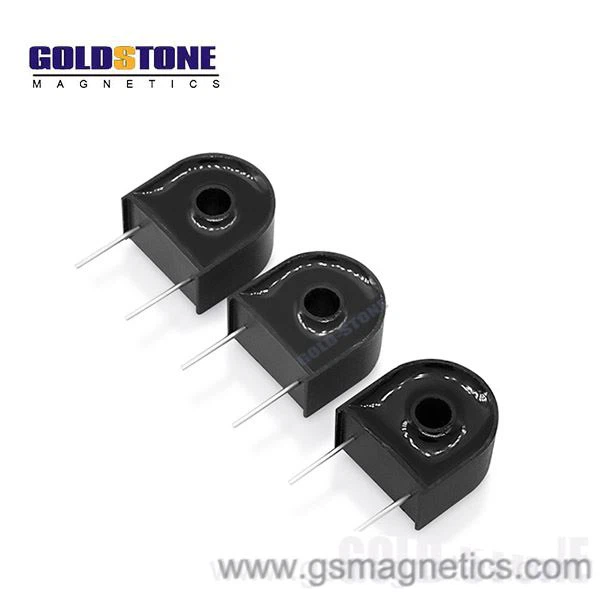

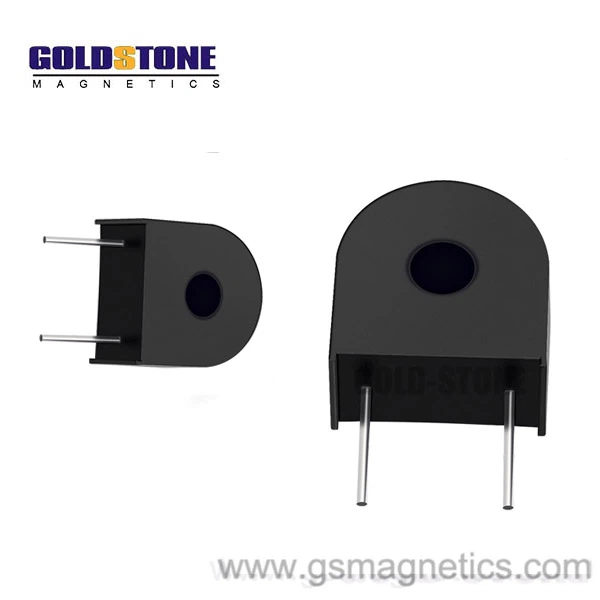

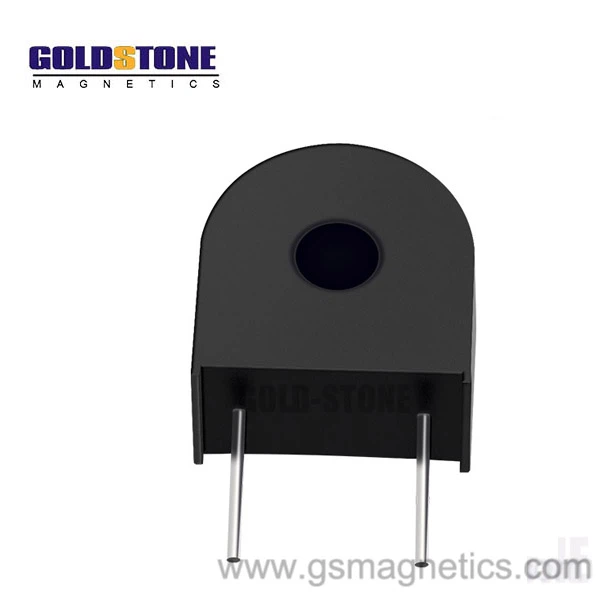

Transformator Arus urutan-nol

Itutransformator arus urutan-noladalaharus urutan-nolfilter yang sisi sekundernya mencerminkan arus urutan-nol dari sistem primer. Trafo arus jenis ini mengelilingi kawat tiga fase (busbar atau kabel) dengan inti besi, belitan primer adalah konduktor tiga fase dari elemen yang dilindungi, dan belitan sekunder dililitkan pada inti besi.

Fitur:

Dalam keadaan normal, karena simetri arus tiga fase pada sisi primer transformator arus urutan-nol, jumlah fasornya adalah nol, tidak ada fluks magnet yang dihasilkan di inti besi, Tidak ada arus pada belitan sekunder .
Ketika gangguan tanah satu fase terjadi pada sistem, jumlah arus tiga fase tidak nol. Belitan primer akan mengalirkan arus, yang sama dengan 3 kali arus urutan nol dari setiap fase, jadi urutan nol fluks magnet muncul di inti besi, fluks magnet menginduksi gaya gerak listrik di belitan sekunder, dan arus sekunder mengalir melalui pemutus sirkuit untuk membuatnya bertindak.
Faktanya, karena pengaturan asimetris dari kabel tiga fase, induktansi timbal balik antara mereka dan belitan sekunder tidak sama satu sama lain, dan arus yang tidak seimbang mengalir di belitan sekunder daritransformator arus urutan-nol.

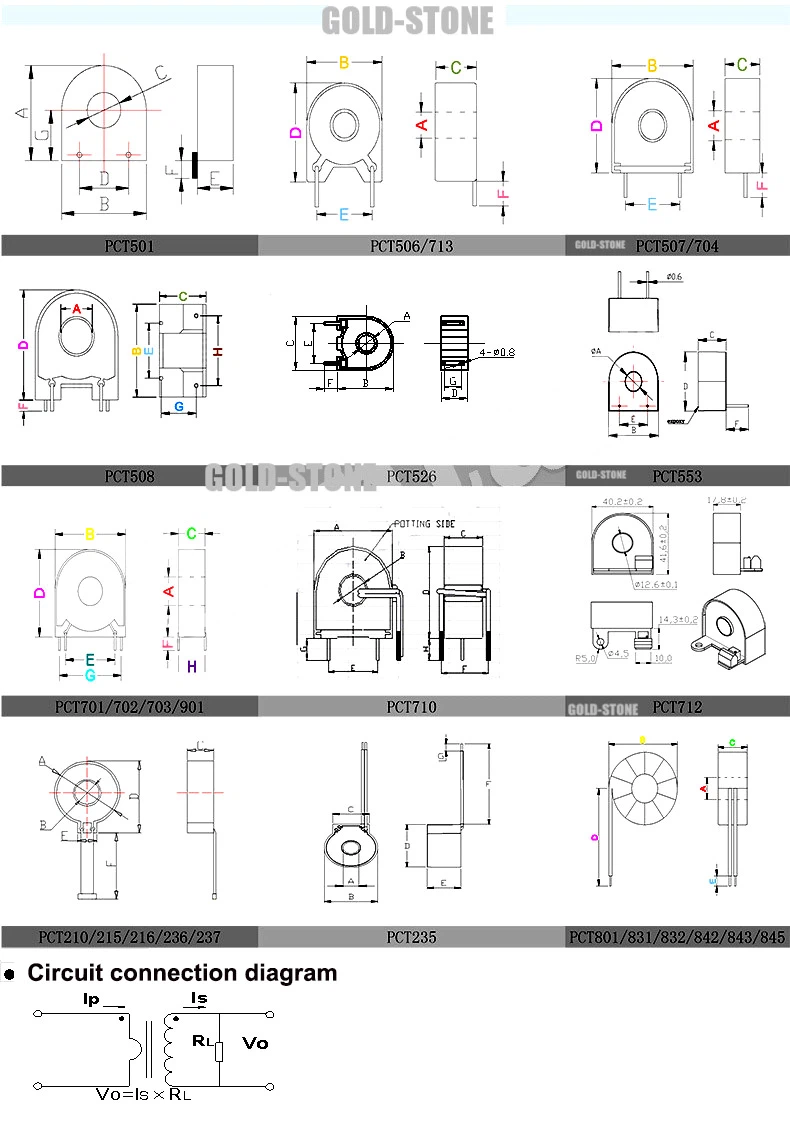

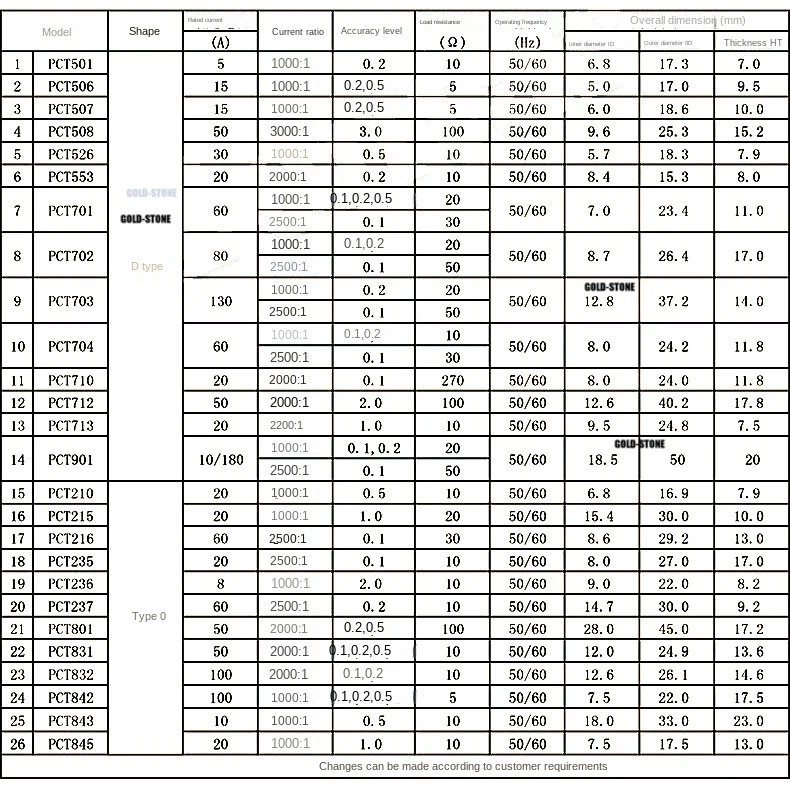

Lembaran data:

Fungsi:
Ketika sengatan listrik atau kesalahan kebocoran terjadi di sirkuit, sisi sekunder dari output transformatorarus urutan-nol, sehingga peralatan pada saluran sekunder yang terhubung akan terlindungi dan aliran listrik akan terputus.

Aplikasi:

■ Pemanas

Sensor arus berlebih

■ Pemutus kebocoran bumi

■ Pemutus sirkuit gangguan tanah

■ Pemutus sirkuit arus sisa

■ UPS (sistem tenaga tak terputus)

■ Perlindungan inverter (AC dan lainnya)

■ Pemutus sirkuit kebocoran aplikasi

■ EOCR (relai arus lebih elektronik)

■ Kontrol motor (pompa motor, kontrol panas)

Keuntungan:

Pesanan Kecil Diterima

■ Tautan Elektronik

■ Persetujuan Kualitas

■ Melayani

Pasar Ekspor Utama:

■ Asia

■ Amerika Utara

Rincian Pembayaran:

■ Minimum Order: 1 Buah

Tag populer: Transformator Arus urutan-nol, Transformator Arus urutan-nol, transformator arus mini, Cina, produsen, pemasok, pabrik, kualitas tinggi, produk
